产品用途

金属材料；航空航天；粉末冶金；磁性材料、陶瓷制造；橡胶塑料；计量质检；商检仲裁；技术监督部门；高等院校；科研实验所；基础材料实验室；冶金钢铁；机械制造；电子电器；汽车生产；纺织化纤；电线电缆；包装材料和食品；仪器仪表；医疗器械；石油化工；民用核能；能源电池；基础材料；特种材料等领域。

满足标准

本机依据GB/T2611-2022试验及通用技术条件和《电子式万能试验机》GB/T 16491-2022/标准制造；

兼容数百种工装夹具，满足ASTM、ISO、GB等相关标准；

本机依据GB/T12160和GB/T16825进行检定和验收；

一、主机参数

名 称

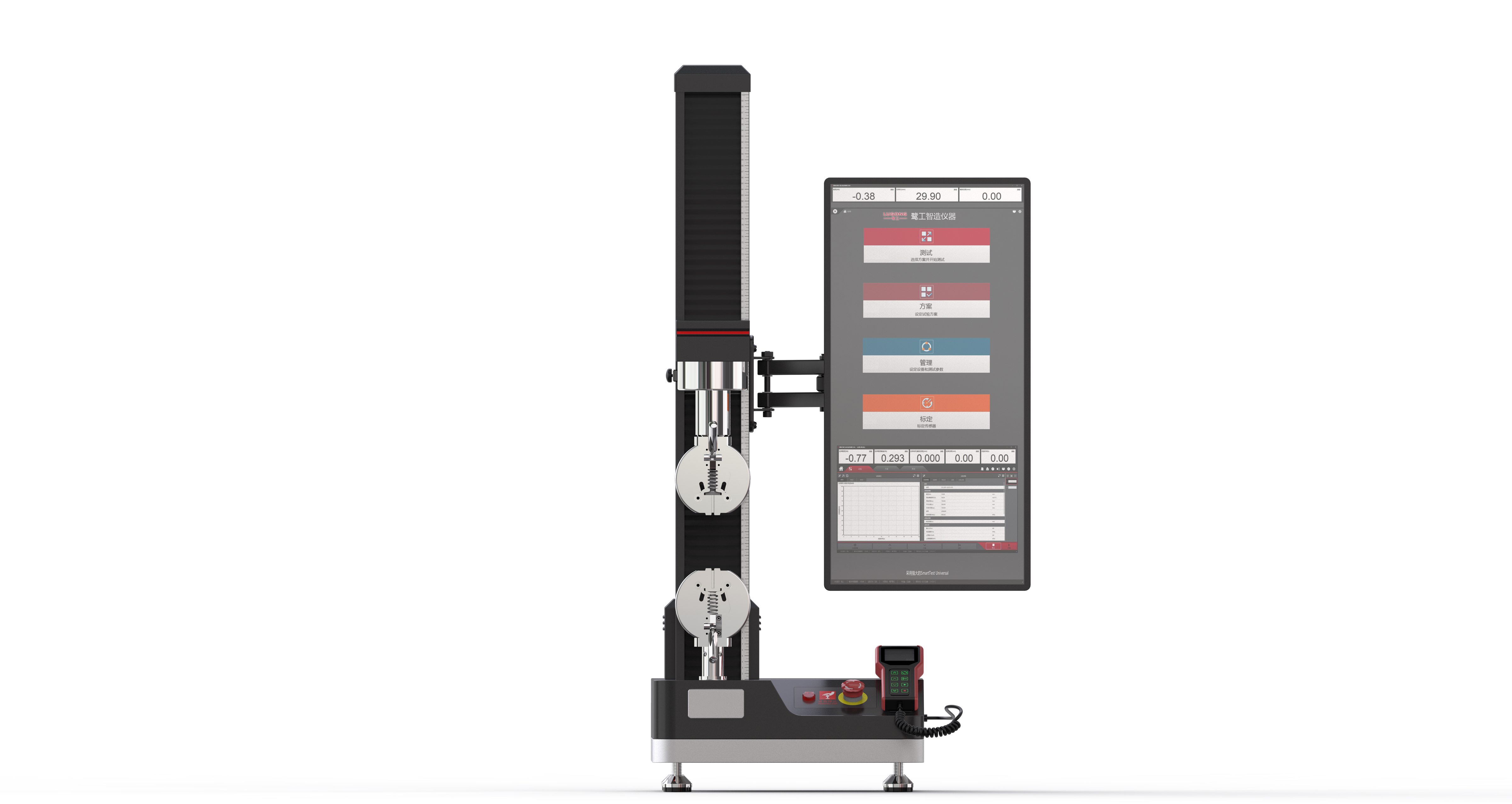

微机控制电子万能试验机

型号规格

HD-68SC-5

有效试验宽度

400mm

横梁移动行程

（不安装夹具）

700mm

主机尺寸（宽×深×高）

470*470*1220mm

电源

单相,220V±10%,50Hz；功率1kW

主机重量

约65kg

最大试验力

5kN

准确度等级

0.5级

试验力测量范围

0.4%～100%F.S

试验力示值误差

示值的±0.5%以内

位移示值误差

示值的±0.5%以内

位移分辨率

0.04μm

变形测量范围

0.4%～100%F.S；

变形示值相对误差

示值的±0.5%以内

三、控制参数

应力控制速率范围

0.005～5%FS/s

应力控制速率精度

速率＜0.05%FS/s时，为设定值的±1%以内，

速率≥0.05%FS/s时，为设定值的±0.5%以内

应变控制速率精度

速率＜0.05%FS/s时，为设定值的±1%以内，

速率≥0.05%FS/s时，为设定值的±0.5%以内

位移控制速率范围

0.001～500mm/min

位移控制速率精度

设定值的±0.5%以内

主机

桌面式电子万能试验机主机一台（下空间）

传动系统

伺服电机及伺服器一套（日本松下）

减速系统一套

软件测控系统

手动控制器一个

全数字多闭环测量控制器一台

测控软件一套：汇鼎电子万能试验机控制软件（V1.0）（国家专利）

工装

手动楔形拉伸夹具一套（平夹块：0-7mm）

五、主机系统

高精度测力传感器

从量程1％ 开始，精度0.5级

结构的新型设计，受横向载荷、非对称载荷、弯曲和扭转力矩的影响非常小

150%过载无变形（无机械损伤）高精度传感器，其稳定性好，抗侧向冲击能力强

出厂计量证书符合计量检定规程

精准的伺服驱动系统

汇鼎电子万能试验机采用日本松下伺服电机及伺服器作为动力源，同步带和减速机构、高精密滚珠丝杠等作为执行部件，实现试验机移动横梁的上下直线运动，具有传动平稳、噪音低（ 50 分贝）的特点。

同轴度高

数控加工中心制作的产品机械部件，组装后的试验机主机同轴度可以满足国标JJG475和美标ASTM E1012-14同轴度的检测方法。

便捷的手动控制

手控盒可方便调节试验空间，并可通过快捷键完成试验。

附件有多种类型可供选择，不同材料可根据测试要求选择相应的变形测量装置

大变形作为一种延伸率较大（一般大于30％）的变形测量装置，在橡塑材料试验中有着广泛的应用。如GB 528-2009《硫化橡胶拉伸性能的测定》：GB/T 1040-2018《塑料拉伸性能试验方法》等。主要用于测试材料拉伸过程中产生的变形和断裂伸长率。

进口全程跟踪测量电子引伸计，适用于轴向拉伸、压缩和循环实验中测试金属、塑料、复合材料和陶瓷等材料的变形。同时也可以与横向引伸计测量金属薄板的泊松比，满足现有ASTM B-1级和ISO9513 0.5级精度要求，可使用温度范围 -265 ℃ ~ 175℃ 。主要用于测量金属、塑料的弹性模量、泊松比等值。

日本进口高精度数显千分表，精度高、稳定性好、充分保证高精度要求试验数据的准确性。主要用于测试弯曲和压缩试验形变量要求数据准确的试验。

六、测控系统

l DSP+MCU的优化组合，即有DSP的快速运算，同时集成了MCU对I/O控制能力的优点，其整体性能明显优于单纯的DSP或32位单片机。

l 正真实现了以硬件为基础的并行采样模式，具有强大的数据采集、分析功能

l 三闭环（应力、应变、位移）控制功能底层实现，试验过程中各种控制方式可无冲击自动切换，可进行较复杂的编程试验。

示意图

软件介绍

试验软件介绍

汇鼎测试试验软件是强大的多功能软件包，可根据不同行业用户应用需求提供定制解决方案。软件窗口化设计，功能结构模块化，分步式试验方案设计，试验过程实时曲线显示及处理，结果图形图像化，帮助用户轻松完成试验;用户界面支持Windows98，Windows-Me，鼠标化操作数据的存贮和处理基于MS-ACCESS数据库，便于与0FFICE等办公软件连接。试验方案具备多功能性和设计灵活性，满足广泛的国际标准并可制定各种新材料的试验方法。

试验管理功能

拥有强大的试验管理功能，参数单位可根据需求任意设定。可根据不同的标准编辑相应的试验方案，试验时只要选择试验方案，即可根据标准要求完成试验，并输出满足标准要求的试验报告。试验过程及设备状态实时显示，如:设备运行状态、程序控制运行步骤、引伸计是否切换完成等，提醒操作员设备当前的报警信息和屈服结束后取下引伸计。

曲线多轴显示功能

具有曲线多轴显示功能，如:载荷-变形、应力-应变、应力-时间、应变-时间等。多条曲线可以不同颜色在同-坐标中叠加或分离显示。强大的曲线分析功能，在试验曲线上可显示和标注各特征点，并且可以在曲线上自动或手动取点进行对比分析，标注了特征点的曲线还可以在试验报告中打印输出。

用户权限分级管理功能

用户权限分级管理模式，用户进入参数设置时输入密码，系统根据其输入密码进行权限开放相应的操作功能模块。超级管理员密码具有最高权限，可进行软件参数权限管理，给不同操作者授权使用不同的软件功能。

试验数据自动存储

试验数据自动存储，避免因意外停机造成的试验数据丢失。试验数据模糊查询功能，可根据试验时间、试验方案、文件名或某项特征条件等快速查找之前完成的试验数据和结果，还可将不同时间或批次进行的同一试验方案的数据合并打开，进行对比分析，实现试验结果再现。数据备份功能还可将之前存储的数据另行保存和查询。

软件开放式设计

软件开放式设计，不仅提供了GB、ASTM、DIN、ISO、JIS等标准常用的试验结果，用户还可以根据自己的需要设计不同的计算公式，计算出所需要的结果。并提供了一个可自由设计格式的报告模板，用户可自己设计所需要的报告格式，还可在报告中加入自己公司的标志。

软件功能介绍

（试验初始界面）

（试验方案编辑界面—基本参数设置）

  （试验方案编辑界面—试验程序设置）

（试验结果显示界面）

（试验报告编辑界面）

（曲线显示及对比功能）

工匠精神，精益求精。用户的满意是我们服务的最高宗旨,完善的售后服务使您解除一切后顾之忧,

我们坚信一个好的企业卖出去的不仅仅是一个良好的产品,更重要的是良好的服务。

安装调试验收

1、我公司承担包装运输到客户指定的中国境内地点的费用，由客户自备叉车协助卸货。

2、我公司安排专业调试工程师免费上门安装调试，保证受训人员能够独立、熟练操作设备和完成简单的维修工作、设备日常维护等工作；

3、我公司所售设备按国家标准技术或根据双方拟定的技术参数进行验收。

4、调试完成后，由贵公司负责人签字认可。

售后服务承诺

1、产品由本公司技术服务部的专业技术员进行售后服务。

2、设备的质量保证期为壹年（从贵公司验收合格之日起）。质保期内，在产品本身质量问题而导致设备故障的，我公司免费给予维修。

3、我公司承诺终身提供配件和维修服务，其中质保期外或保修期内贵公司人为损坏的，我公司按配件成本价收费维修。

4、若产品出现质量问题，在接到报修电话（或传真件）实行 15 分钟内电话回复，若电话里

不能解决问题，则在 48 小时内由我司专业维修人员上门处理。

5、我司设有专门培训部，不定期对技术人员、销售人员和客户使用人员进行专业技术培训，责维修保养。保证用户工作的顺利进行。

6、我公司长期为用户免费提供产品使用说明书、维护咨询、技术咨询服务。
